KEDLS-B型 電纜路徑識別綜合探測儀（帶/停電兩用）
一、工作原理
KEDLS-B型電纜路徑識別綜合探測儀是以電磁波在傳輸過程中的反射原理和電磁感應原理為基礎、以跨步電壓理論為依據，結合數字濾波、無線接收、軟件控制而設計的高科技產品。
電磁感應：其基本工作原理是：由發射機產生電、磁波并通過不同的發射連接方式將發送信號傳送到地下被探測金屬管線上，地下金屬管線感應到電磁波后，在地下金屬管線表面產生感應電流，感應電流就會沿著金屬管線向遠處傳播，在電流的傳播過程中，又會通過該地下金屬管線向地面輻射出電磁波，這樣當?shù)叵鹿芫�探測儀接收機在地面探測時，就會在地下金屬管線正上方的地面接收到電磁波信號，通過接收到的信號強弱變化就能判別地下金屬管線的位置和走向。
此原理實現的條件：首先要有能發出足夠電能的信號源，在具備傳輸電能的線路中形成電流，電流在流動過程中又在該線周圍產生磁場；其次，要有能接收這一特定磁場的電路，把磁場的變化過程以電信號形式顯示出來。
跨步電壓：首先，要保證線路中的電能有流向大地的點（漏電點），在此點周圍就會形成電場，它以漏電點為中心以電勢的形式，均勻遞減向外擴散，同一圓周電勢相等。其次，要有能檢測電勢差的電路，測出等電勢圓周，圓心即為漏電點（電纜故障點）。這就是本儀器跨步電壓定點的理論根據。
二、儀器特點

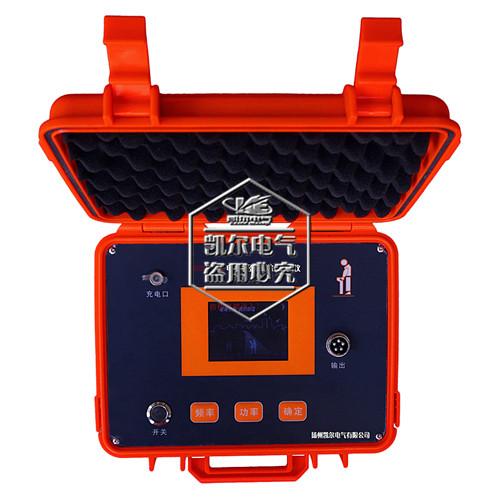

2.1發射機特點
1、具有方便用戶的軟件和全中文菜單。按鍵定義簡單明了。測量方法簡單快速；
2、恒功率輸出、自動匹配，保證本機工作在良好狀態。內置絕緣表功能，自動測量電纜對地及相間的環路阻抗，可協助判斷故障性質；
3、檢測故障成功率、測試精度及測試方便程度優于國內任何一種檢測設備；
4、儀器具有強大的數據處理能力和友好的顯示界面；
5、內置電源，可在無電源環境測試電纜的開路及低阻短路故障。
2.2接收機特點
1、便攜輕巧，使用方便，充電電池供電，一人即可操作，四項測試一次完成；
2、數字化設計，軟件控制，性能穩定、可靠；
3、所測信息以數字大小、光柵長短、聲音緩急三種方式提供給操作者，使測試過程輕松自如；
4、接收機可接A字或探損桿采用跨步電壓法定點；

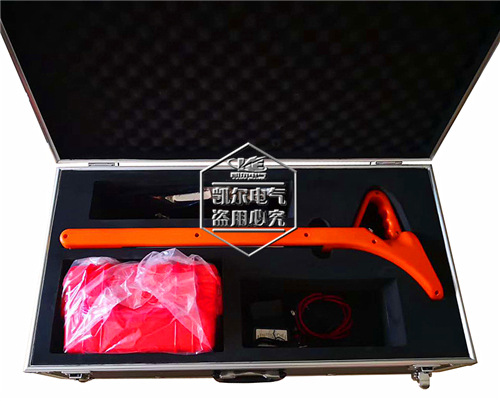

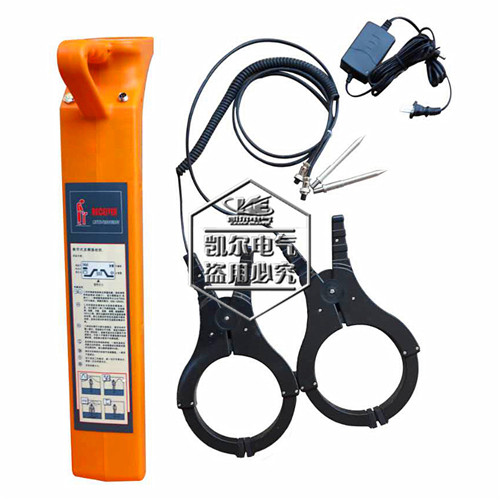

三、儀器組成
標準配置：
1、電纜路徑、識別綜合探測儀發射機 一臺
2、電纜路徑、識別綜合探測儀接收機 一臺
3、儀器適配充電器 一臺
4、儀器輸出線 一組
5、發射機耦合鉗 一把
選配附件：
1、A字架 一把
2、接收機耦合鉗 一把
四、儀器參數
4.1發射機
1、輸出信號：五種輸出模式低頻、中頻、高頻、射頻、絕緣阻抗測量；
2、輸出功率：恒功率輸出，25％、50％、75％、100％四檔（不小于6W）；
3、輸出模式：直連法、耦合法；
4、阻抗顯示：100MΩ以內；
5、負載匹配：1～10KΩ；
6、顯示界面：彩色液晶中文、數字、圖形顯示，自帶背光；
7、整機采用標準6節18650鋰電池，充放電500次。工作時間大于8小時，電量提示；
8、工作條件：溫度-10℃～+45℃，相對濕度 90％。
4.2接收機
1、接收頻率：接收五種不同頻率的正弦交流信號，分別是低頻、中頻、高頻、射頻、50HZ；
2、接收模式：波峰法（水平線圈）、 波谷法（豎直線圈）、 外接設備法（A字架、耦合鉗）；
3、信號界面：數字大小、光柵長短、聲音緩急三種界面同時提示信號強弱；
4、顯示界面：大屏液晶中文、圖形顯示，自帶背光；
5、增益控制：手動調節，動態范圍000～100db；
6、探測長度：直連電纜時，可達15KM
耦合電纜時，一次耦合可測3.0Km，多次耦合無限遠；
感應電纜時，一次感應可測300m，多次感應無限遠；
7、深度測量：直讀探測深度，范圍 000～250cm；
80％法測深度，范圍 000～250cm（感應）/500cm（直連）；
8、電流測量：直讀電流，范圍000～999mA；
9、探測精度：埋深的5％；
10、儀器電源：標準5號1.2V充電電池6節，充放電500次；
11、待機時間：大于12小時，電量提示；
12、過熱過流：自動保護；
13、工作溫度：-10℃～45℃；
14、外形尺寸：650×110×230mm；
15、儀器重量：2.3Kg（主機）。
注：產品在生產過程中不斷更新完善，產品外觀圖片僅供參考（以實物為準），如有變動，恕不另行通知。
