三相數字伏安相位表
類別:相位表與介損測試儀器 點擊率：0 | |

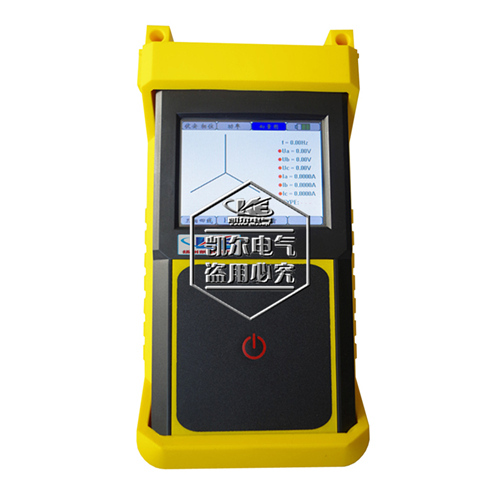

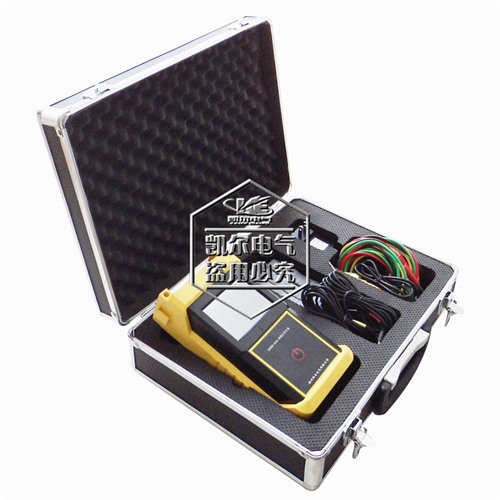

| | KEXWB-3000型 三相數字伏安相位表
一、儀表簡介
KEXWB-3000型三相數字伏安相位表是專為現場測量電壓、電流、功率、功率因數及頻率、相位而設計的一種多功能、高精度、智能化、手持式測量?jī)x器。廣泛應用于電能計量、用電檢查、電力稽查、裝表接電和繼電保護、差動檢測、啟動試驗、鐵路電氣化、工礦企業及科研院校等部門。
KEXWB-3000型三相數字伏安相位表軟件采用高速Cortex M3處理器加24位高速ADC進行電參數的測量計算，完全圖形化界面，真彩色顯示分辨率320×240，觸摸屏操作人機界面友好，攜帶方便。
二、功能特點
1、3.2寸TFT彩色觸摸液晶屏，畫面色彩豐富，觸摸控制菜單靈活；
2、同時測量三相電壓和四路電流（包含零線電流）；
3、同時測量三相交流電壓相角、電流相角、功角；
4、有功功率、無功功率、視在功功率、三相功率和和功率因數測量；
5、測量電網頻率和相序；
6、自動判別負載類型（電阻、感性、容性）；
7、六角圖向量顯示，可直觀分析各相電壓電流相位關系；
8、可兼容單相，三相三線制，三相四線制測試方法；
9、智能化設計，防止誤操作，具有高精度、高穩定、低功耗、使用方便等優點；
11、采用電壓互感器和電流鉗方式輸入，機內無高壓，兩路輸入間完全隔離，安全可靠；
12、電流測量采用高精度電流鉗，導磁材料為高級坡莫合金，在較弱磁場下有較高的磁導率
13、測量精度和穩定性優于市場一般材質的電流鉗；
14、測試線采用電力專用電纜線，彈棒插頭和鱷魚夾均有絕緣保護；
15、有數據存儲及查詢功能；HOLD按鍵，可以使數據靜態保存；
16、內置鋰電池，功耗低，可反復充電，一次充電待機大于12h，實時顯示電池電量；
17、儀器電源開關采用高壽命的薄膜輕觸按鍵，一鍵開關機。
三、技術指標
|
項 目 |
測量范圍 |
分辨率 |
誤 差 |
|
電 壓 |
AC 0.00V～600V |
AC 0.01V |
±(0.5％量程) |
|
電 流 |
AC 0.0mA～20.0A |
AC 0.1mA |
±(0.5％量程) |
|
相 位 |
0.0°～360.0° |
0.1° |
±1° |
|
頻 率 |
45.00Hz～65.00Hz |
分辨力：0.01Hz |
±(1.0％量程) |
|
有功功率 |
0.0W～12kW |
分辨力：0.1W |
±(1.0％量程) |
|
無功功率 |
0.0VAR～12kVAR |
0.1VAR |
±(1.0％量程) |
|
視在功率 |
0.0VA～12kVA |
分辨力：0.1VA |
±(1.0％量程) |
|
功率因數 |
-1～+1 |
分辨力：0.001 |
±0.03 |
|
檢測速率 |
約2秒/次 |
|
數據存儲 |
99組 |
|
數據保持 |
測試中按HOLD鍵保持?jǐn)?shù)據 |
|
線 長 |
測試線長1.5m；電流鉗線長2m |
|
自動關機 |
開機約15分鐘后，儀表自動關機，以降低電池消耗 |
|
輸入阻抗 |
測試電壓輸入阻抗為：800KΩ |
|
功 耗 |
開啟背光燈最大耗電80mA，可連續工作8小時；關閉背光 燈儀表耗電50mA電池連續工作大于12小時。 |
|
電 源 |
內置鋰電池4.2V |
|
儀表尺寸 |
196mm×92mm×54mm |
|
鉗口尺寸 |
Φ8mm 35mm×40mm |
|
儀表質量 |
1310g（帶電池） 1360g（帶電池） |
注：產品在生產過程中不斷更新完善，產品外觀圖片僅供參考（以實物為準），如有變動，恕不另行通知。
