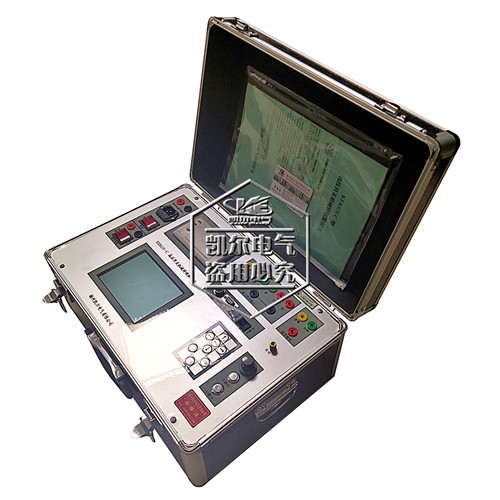

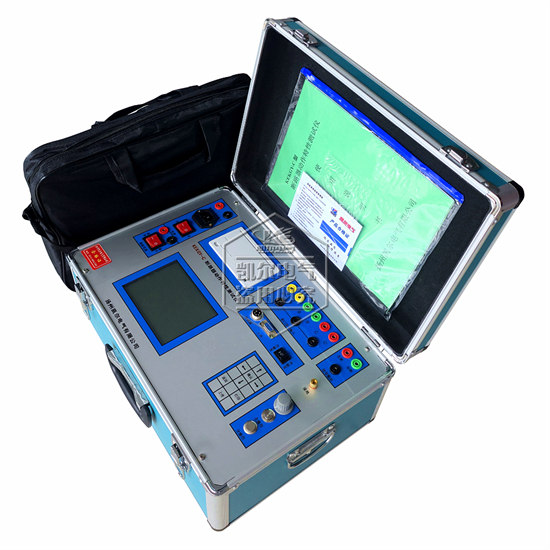

KEKGY-C型 高壓開關機械特性測試儀（6路端口）
產品名稱：高壓開關機械特性測試儀
產品型號：KEKGY-C
產品別稱：1、開關機械特性測試儀
2、斷路器機械特性測試儀
3、高壓斷路器動作特性測試儀
4、開關動作特性試驗裝置
5、全自動高壓開關機械特性測試儀
6、智能型高壓斷路器動作特性測試儀
一、產品概述:
隨著科學技術的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行，機械特性參數是判斷斷路器性能的重要參數之一。
KEKGY-C型（6路端口）高壓開關機械特性測試儀依據新近的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004高壓開關綜合測試儀為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。
二、功能與特點：
2.1測試功能
（1）合（分）閘順序 （11）剛合（分）速度
（2）合（分）閘最大時間 （12）最大速度
（3）三相不同期 （13）平均速度
（4）同相不同期 （14）金短時間
（5）合（分）閘時間 （15）無流時間
（6）彈跳時間 （16）電流波形曲線(動態)
（7）彈跳次數 （17）時間行程曲線(動態)
（8）行程 （18）速度行程曲線(動態)
（9）超程 （19）可調電源（直流20V～270V）
（10）彈跳幅度
注：可調電源為開關操作電壓％比試驗專用，微機通訊接口為便于現場分析,要求微機和儀器同步使用，時間單位均為ms 速度 m/s 距離 mm
2.2特點
（1）以GB/T1984-2003《高壓交流斷路器》國內新標準依據，以DL/T846.3-2004《高壓開關綜合測試儀》中華人民共和國電力行業標準為參考設計研發；
（2）適且500KV電壓等級以內各種高壓斷路器的機械動特性測試；
（3）可實測行程和自定義行程；
（4）能夠?qū)崿F(xiàn)開關的單合、分、合分、合分合操作；
（5）接線方便，操作簡單，操作時只需一次合（分）動作便可得到合（分）全部數據，自動保存數據，提供后期查詢，也可現場打印所有數據及運動曲線圖；
（6）采用漢字提示以人機對話的方式操作；
（7）數據準確，抗干擾性強，體積小，重量輕，美觀大方；
（8）機內配有時鐘電路，可顯示當前年、月、日、時、分、秒，即使斷電，也能自動保存設置及測試數據；
（9）機內帶有延時保護功能，斷路器動作后能自動切斷線圈電壓，很好的保護了斷路器設備和高壓開關測試儀；
（10）能自動判別操作類型（合閘或分閘操作）并漢字提示；
（11）開關的動作控制分內部控制（本機發出合分閘命令），外部控制（外部控制對線圈通電）和手動合分，手動合分時無線圈帶電信號；
（12）能動態為您分析出斷路器每一運動點的時間、行程、速度之間的關系；
（13）可為您配置筆記本電腦及儀器上傳軟件，實現網上查閱和辦公室打印。
三、技術指標
（1）環境組別：屬GB6587.1-1986《電子測量儀器環境試驗總綱》中的Ш組儀器（即可在室外使用）。
（2）型式：便攜式
（3）包裝：鋁合金
（4）尺寸與重量：
主機：長435×寬315×高225(mm) 重量：6.6kg

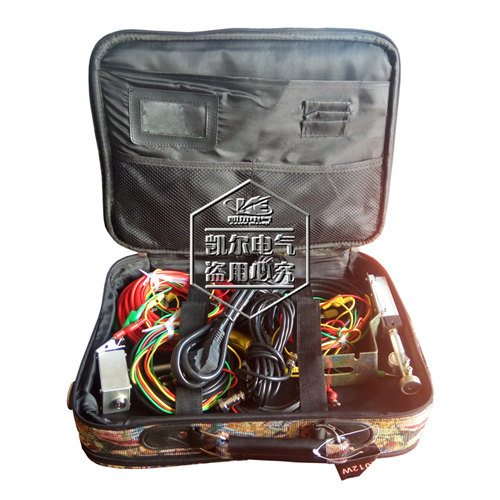

附件：長385×寬315×高155(mm) 重量：3.7kg
（5）工作電源：AC220V ±10％ 頻率：50Hz±5％
（6）環境溫度：-10℃～40℃ 相對濕度：≤85％
（7）絕緣電阻：≤2MΩ
（8）介電強度：電源進線對機殼能承受 2.0KV 3分鐘的耐壓測試。
（9）時間測試范圍：1～999.9ms 分辯率：0.1ms
（10）速度測試范圍：15m/s 分辯率：0.1m/s
（11）行程測試范圍：1～750 mm 分辯率：0.1mm
